截止阀的介绍和止回阀的安装方法

2020-09-08 16:54:28
动态详情

截止阀又称截门阀,属于强制密封阀,所以当阀门关闭时,阀瓣施加压力,以强制密封面不泄漏。


当介质从阀瓣下方进入阀门时,操作力所要克服的阻力是阀杆与填料之间的摩擦力和介质压力产生的推力。关闭阀门的力大于打开阀门的力,因此阀杆的直径较大,否则阀杆会弯曲。按连接方式可分为法兰连接、螺纹连接和焊接连接三种。自密封阀出现后,截止阀介质的流向由阀瓣顶部向阀室转变。


在介质压力下,关闭阀门的力较小,而打开阀门的力较大,阀杆的直径可以相应减小。同时,在介质的作用下,这种阀门也很严密。我国阀门“三化”曾经规定,截止阀的流向,都是自上而下。截止阀开启时,阀瓣开启高度为公称直径的25%-30%。当流量达到时,表示阀门已达到全开位置。

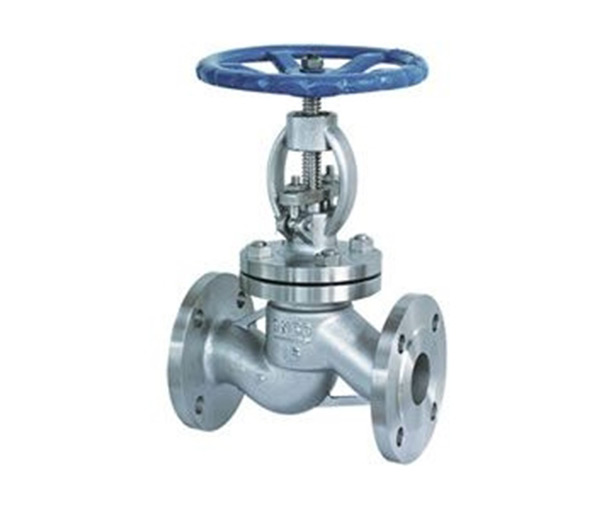

 截止阀的介绍和止回阀的安装方法(图1)

因此,截止阀的全开位置应根据阀瓣的行程确定。



截止阀(截止阀)的启闭部分为塞形阀瓣。密封面为平面或海锥,阀瓣沿阀座中心线直线运动。阀杆的运动形式(通称暗杆)和升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油、液态金属和放射性介质等各种流体的流动。


因此,这种截止阀非常适合于切断或调节节流。由于阀杆的启闭行程相对较短,且切断功能非常,而且由于阀座口的变化与阀瓣的行程成正比,所以非常适合流量调节。


角迷宫式截止阀如何注水泄漏

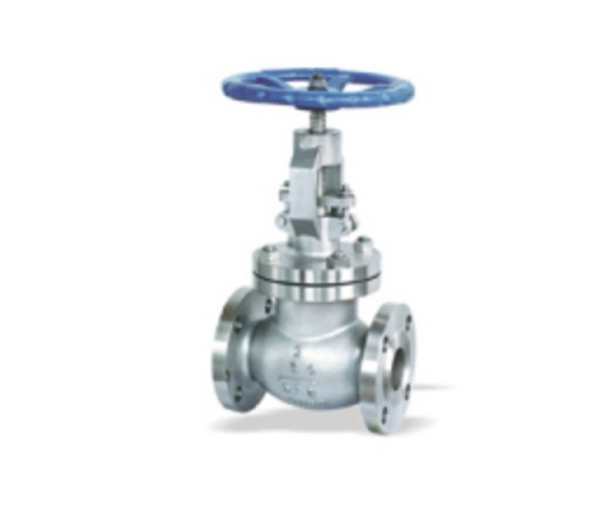

 截止阀的介绍和止回阀的安装方法(图2)

Jm100-20角迷宫式截止阀在新疆彩南油田应用3年多,解决了截止失效、阀杆密封泄漏、腐蚀严重、切换困难等问题。


Jm100-20角迷宫截止阀是新疆石油局采油技术研究所为解决注水主阀密封失效,减少水锤现象,减少水流对设备的破坏,延长设备使用寿命而于2005年研制的。2006年投入现场应用。


这种截止阀在阀门启闭过程中对高速高压水流具有良好的节流效果,降低了流速,降低了对阀门、管道和注水设备的影响。此外,阀门的截止球头和密封阀座经过处理,提高了阀门的耐冲刷,延长了阀门的使用寿命。


截止阀改进了阀杆的密封填料,阀杆的密封性,降低了开关截止阀的阻力。同时,通过对截止阀手轮的巧妙设计,增加了手轮的启闭力矩,使启闭手轮更加方便。


Jm100-20角迷宫式截止阀具有结构简单、安装方便、运行阻力小、劳动强度降低、节省材料成本80%以上的。


止回阀的安装方法

1、 旋启式止回阀:旋启式止回阀的阀瓣为盘形,绕阀座流道的转轴旋转。由于阀门的内部通道是流线型的,所以流动阻力比升降式止回阀小。适用于低速大口径不规则流场合,但不适用于脉动流,密封性能不如提升式。旋启式止回阀分为单阀式、双阀式和多阀式。这三种类型主要是根据阀门直径来划分的。其目的是防止介质停止流动或倒流时产生液压冲击。


2。升降式止回阀:阀瓣沿阀体垂直中心线滑动的止回阀。升降式止回阀只能安装在水平管道上。高压小口径止回阀的阀瓣可以是球形的。升降式止回阀的阀体形状与截止阀相同(可与截止阀配合使用),流体阻力系数大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套,可在阀座内自由升降。当介质向前流动时,阀瓣被介质的推力打开,当介质停止流动时,阀瓣自行落在阀座上,防止介质倒流。直通升降式止回阀的介质进出通道方向与阀座通道方向垂直;垂直升降式止回阀的介质进出通道方向与阀座通道方向相同,其流动阻力小于直通式止回阀。

 截止阀的介绍和止回阀的安装方法(图3)

3、 阀瓣止回阀:一种止回阀,阀瓣绕着阀座上的销旋转。本实用新型结构简单,只能安装在密封性能较差的水平管道上。



4、 直列式止回阀:阀瓣沿阀体中心线滑动的阀门。管道止回阀是一种新型阀门。它体积小,重量轻,加工性好。它是止回阀的发展方向之一。但流体阻力系数略大于旋启式止回阀。


5、 压缩式止回阀:用于锅炉给水、蒸汽切断阀。具有提升止回阀、截止阀或角阀的综合功能。


除此之外,还可安装Y型止回阀、止回阀等。
